НАЗНАЧЕНИЕ: Гидропривод ELMO-ГМ 100х4/50 предназначен для производства монтажных и ремонтных работ, связанных с подъемом крупногабаритных тяжеловесных изделий массой до 400 т.
Буквы и цифры в наименовании изделия обозначают:
ELMO - ЭЛектроМонтажное Оборудование;
Г - гидропривод;
М - монтажный;
100 - максимальная грузоподъемность одной стойки, т;
4 - количество стоек;
50 - максимальное давление в гидросистеме, МПа.

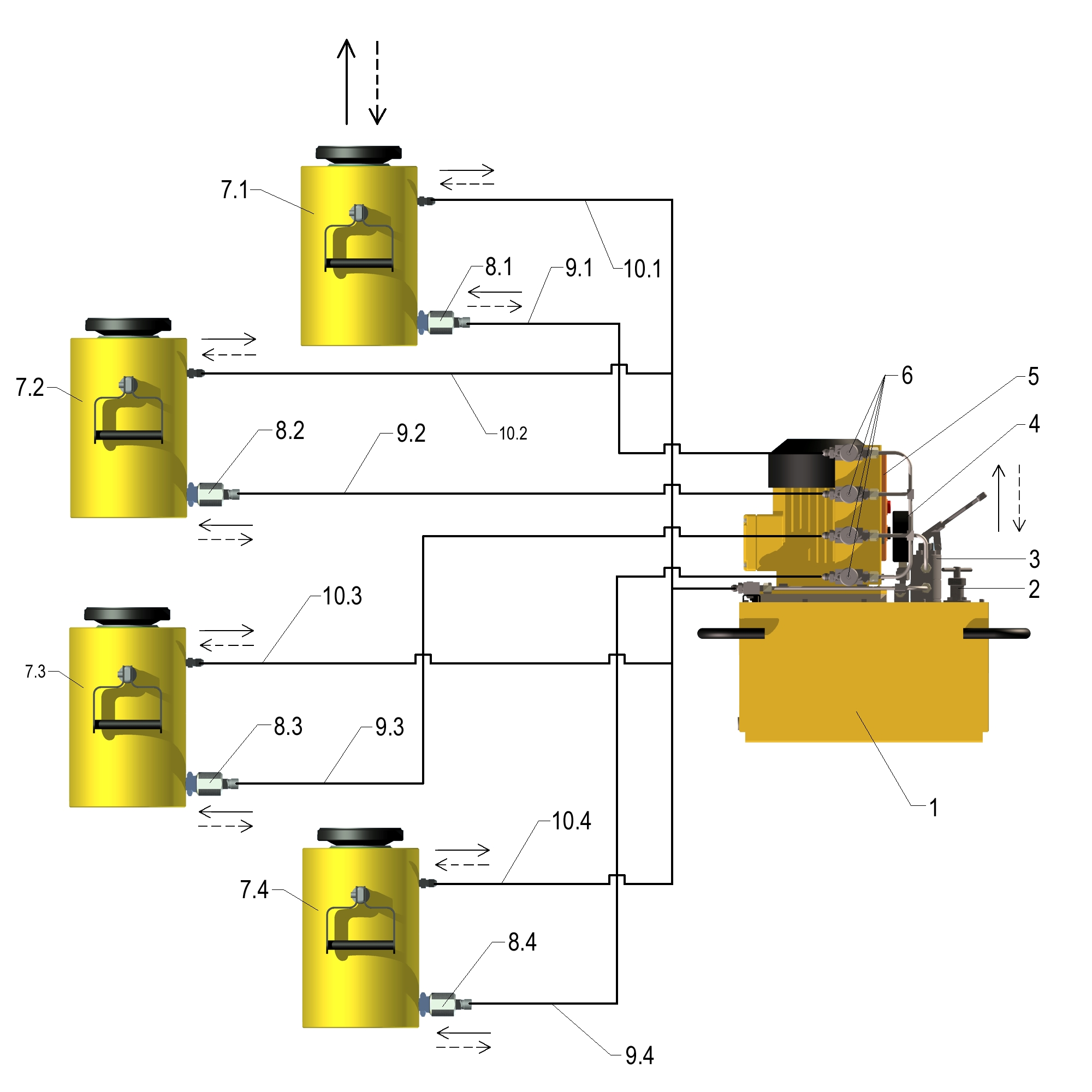

Гидропривод ELMO-ГМ 100х4/50 состоит из агрегата насосного YG4э1/50 (позиция 1 на рис.1), 4-х силовых гидроцилиндров СГг 100/50 (позиции 7.1 - 7.4), соединенных с насосным агрегатом рукавами высокого давления РВД 6/40 (позиции 10.1 - 10.4) и РВД 6/72 (позиции 9.1 - 9.4) длиной 8 м каждый.
1 – агрегат насосный YG4э1/50; 2 – сливной вентиль; 3 – распределитель;
4 – манометр; 5 – шкаф электропитания; 6 – дроссель;
7.1...7.4 – силовой гидроцилиндр СГг100/50;
8.1...8.4 – клапан обратный управляемый КУ-8;
9.1...9.4 – рукав высокого давления РВД 6/72;
10.1...10.4 – рукав высокого давления РВД 6/40.
YG4 - тип агрегата;
э - электропривод (3х380 В, 50 Гц, 2,2 кВт);
1 - рабочий объем при давлении 0-50 МПа, см³;
50 - максимальное рабочее давление, МПа.
Масса агрегата без рабочей жидкости - не более 65кг.
С - силовой;
Г - гидроцилиндр;
г - гидравлический возврат поршня;
100 - максимальное усилие, Тс;
50 - максимальное давление, МПа.
Масса гидроцилиндра - 60 кг.
Гидроцилиндры работают от насосного агрегата с электроприводом.
4 резьбовых отверстия в нижнем основании гидроцилиндра позволяют (при необходимости) надежно закрепить его на опорной поверхности, что эффективно при работах по горизонтальному перемещению грузов.
Гидравлический возврат поршня обеспечивает быструю подготовку гидроцилиндра к следующему циклу работы.
Поршень гидроцилиндра оснащен плавающей опорой, позволяющей снизить радиальные нагрузки на поршень при внеосевом нагружении.
Концентрические термообработанные канавки, выполненные на поверхности плавающей опоры, предохраняют груз от скольжения.
Гидроцилиндр комплектуется клапаном обратным управляемым КУ-8, предотвращающим самопроизвольное опускание поршня при аварии (разрыве рукава высокого давления).
Наименование, назначение и количество составных частей гидропривода приведены в таблице:
Наименование и условное обозначение | Назначение | Кол-во |
Агрегат насосный YG4э1/50 | Создание удельного силового напряжения в рабочей жидкости гидросистемы от 0 до 50 МПа | 1 |
Гидроцилиндр силовой СГг100/50 | Создание необходимого технологического усилия | 4 |
Клапан обратный управляемый КУ-8 | Предотвращение самопроизвольного опускания поршней гидроцилиндров при аварии (разрыве рукава высокого давления) | 4 |
Рукав высокого давления (Dу6) Ру 40 МПа, l=8м | Подвод рабочей жидкости от агрегата насосного к исполнительному гидроцилиндру | 4 |
Рукав высокого давления (Dу6) Ру 72 МПа, l=8м | Подвод рабочей жидкости от агрегата насосного к исполнительному гидроцилиндру | 4 |
Комплект ЗИП | 1 |
