Гидропривод комплектный монтажный ELMO-ГМ 15х4/20
НАЗНАЧЕНИЕ: Гидропривод ELMO-ГМ 15х4/20 предназначен для подъема колокола трансформатора при проведении ремонтных работ, связанных с проверкой и устранением неисправностей в активной части трансформатора.
Буквы и цифры в наименовании изделия обозначают:
ELMO - ЭЛектроМонтажное Оборудование;
Г - гидропривод;
М - монтажный;
15 - максимальная грузоподъемность одной стойки, т;
4 - количество стоек;
20 - максимальное давление в гидросистеме, МПа.
Гидропривод (см. рисунок 1) состоит из четырех стоек 2.1 - 2.4, оснащенных гидроцилиндрами, агрегата насосного 1, рукавов высокого давления 3.1 - 3.8 и приспособления для отрыва колокола от поддона (рисунок 2).

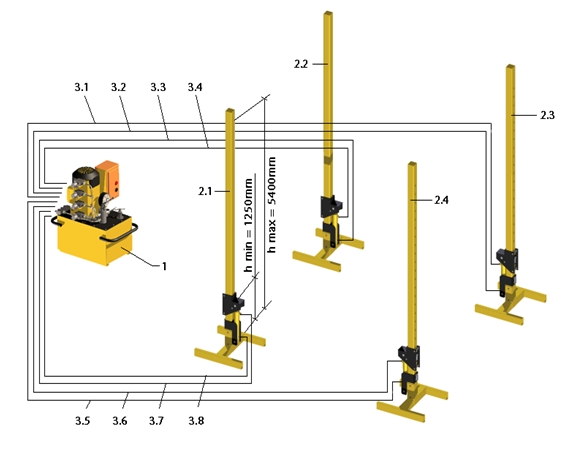

Рис.1 – Монтажная схема гидропривода ELMO-ГМ 15х4/20

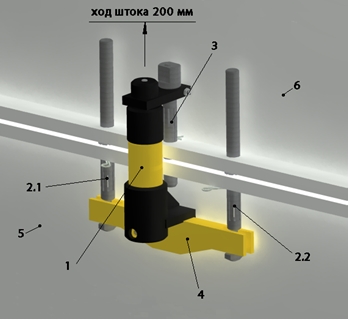

Рис.2 – Приспособление ПК10х4/50-200:
1 – гидроцилиндр; 2.1, 2.2 – фиксатор нижний; 3 – фиксатор верхний;
4 – планка; 5 – поддон; 6 – колокол.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Гидропривод работает на минеральных маслах 13 класса чистоты, вязкостью от 10 до 400 мм2/с. Основные параметры гидропривода ELMO-ГМ 15х4/20 при работе на минеральных маслах температурой 35оС указаны в таблице:
| Параметр | Значение |
| Максимальное давление, МПа (кгс/см2) | 20 (200) |
| Подача рабочей жидкости, л/мин | 4 |
| Потребляемая мощность, кВт, не более | 2,2 |
| Напряжения питания | 3х380 В, 50 Гц |
| Усилие, развиваемое одним гидроцилиндром, т | 15 |
| Ход штока гидроцилиндра, мм | 500 |
| Емкость гидробака, л | 35 |
| Масса, кг, не более | 1300 |
СОСТАВ И КОМПЛЕКТ ПОСТАВКИ
Наименование, назначение и количество составных частей гидропривода приведены в таблице:
| Наименование и условное обозначение | Назначение | Кол-во |
| Агрегат насосный YG4э1/20 | Создание необходимого удельного напряжения в рабочей жидкости гидросистемы | 1 |
| Стойка подъемная СПг15/20-5500 | Создание необходимого усилия | 4 |
| Приспособление ПК10х4/50-200 | Отрыв колокола от поддона | 4 |
| Рукав высокого давления (Dу6) Ру 40 МПа, l=10м | Подвод рабочей жидкости к исполнительным гидроцилиндрам | 8 |
| Комплект ЗИП | 1 |
