Гидропривод комплектный монтажный ELMO-ГМ 17х8/35

НАЗНАЧЕНИЕ: Гидропривод ELMO-ГМ 17х8/35 предназначен для подпрессовки обмоток силовых трансформаторов при проведении сервисных и ремонтных работ.

Гидропривод ELMO-ГМ 17х8/35 обеспечивает:

требуемое удельное давление на подпрессовываемую обмотку трансформатора с обеспечением точной торировки необходимого технологического усилия;
выдержку обмотки в напряженном состоянии в течении требуемого времени при стабилизированной величине воздействующей силы со стороны силовых гидроцилиндров гидропривода;
выбор требуемого значения технологического усилия зависимого от величины давления, контролируемого по манометру в соответствии с диаграммой.

Буквы и цифры в наименовании изделия обозначают:

ELMO - ЭЛектроМонтажное Оборудование;

Г - гидропривод;

М - монтажный;

17 - технологическое усилие, развиваемое одним гидроцилиндром,Тс;

8 - количество работающих гидроцилиндров в гидроприводе;

35 - технологическое давление в гидросистеме, МПа.

Гидропривод ELMO-ГМ-17х8/35 состоит из агрегата насосного YG3э1/50-1р1/50 (позиция 1 на рис.1), 8-ми силовых гидроцилиндров СГв 17/35 (позиции 8.1 - 8.8), 9-ти рукавов высокого давления РВД 6/40 (позиции 9.1 - 9.9) и коллектора-распределителя (позиция 7).

Агрегат насосный имеет как электропривод (основной качающий блок), так и встроенный насос с мускульным приводом (позиция 2), что позволяет обеспечить максимально точную величину необходимого давления в гидроприводе.

Гидропривод комплектный монтажный ELMO-ГМ 17х8%2F35

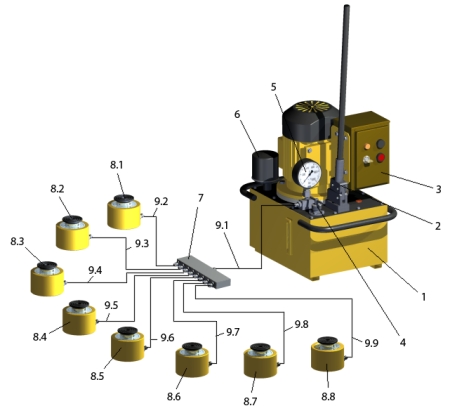

Рис.1 – Монтажная схема гидропривода ELMO-ГМ-17х8/35

1 – агрегат насосный YG3э1/50-р1/50; 2 – ручной насос;

3 – шкаф электропитания; 4 – сливной вентиль; 5 – манометр; 6 – фильтр;

7 – коллектор-распределитель; 8.1...8.8 — силовой гидроцилиндр СГв17/35;

9.1...9.9 – рукав высокого давления Ду6 (Ру 40 МПа).

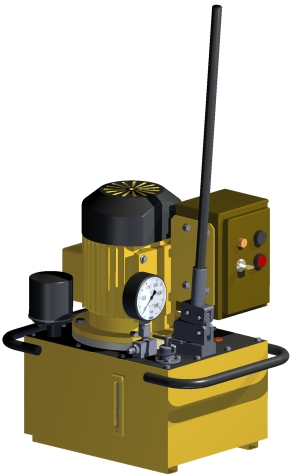

Агрегат насосный YG3э1/50-р1/50

YG3 - тип агрегата;

э - электропривод (3х380 В, 50 Гц, 2,2 кВт);

1 - рабочий объем при давлении 0-20 МПа, см³;

50 - максимальное рабочее давление, МПа;

р - привод мускульный;

1 - рабочий объем при давлении 0-20 МПа, см³;

50 - максимальное рабочее давление, МПа;

Масса агрегата без рабочей жидкости 35кг.

Силовой гидроцилиндр СГв17/35

СГв - силовой гидроцилиндр с силовым винтом;

17 - номинальное усилие, Тс;

35 - номинальное давление, МПа;

Масса гидроцилиндра 5 кг;

Ход поршня 38 мм;

Ход винта 25 мм;

Угол наклона опорной шайбы 5^о.

Особенности конструкции гидроцилиндра:

Силовой винт, установленный в поршне позволяет полностью выбрать зазор между опорной шайбой гидроцилиндра и объектом.
Гидроцилиндр оснащен плавающей опорой, позволяющей снизить радиальные нагрузки на поршень при внеосевом нагружении.
Концентрические термообработанные канавки, выполненные на поверхности опорной шайбы, предохраняют груз от скольжения.
Гидроцилиндр работает в горизонтальном или вертикальном направлениях.
Гидроцилиндр работает от насосного агрегата с мускульным приводом.

СОСТАВ И КОМПЛЕКТ ПОСТАВКИ

Наименование, назначение и количество составных частей гидропривода приведены в таблице:

Наименование и условное обозначение	Назначение	Кол-во
Агрегат насосный YG3э1/50-р1/50	Создание необходимого удельного напряжения в рабочей жидкости гидросистемы от 0 до 50 МПа	1
Гидроцилиндр силовой СГв17/35	Создание необходимого технологического усилия	8
Рукав высокого давления (Dу6) Ру 40 МПа, l=4м	Подвод рабочей жидкости от агрегата насосного к коллектору-распределителю	1
Рукав высокого давления (Dу6) Ру 40 МПа, l=8м	Подвод рабочей жидкости от коллектора-распределителя к исполнительным гидроцилиндрам	8
Коллектор-распределитель	Распределение потоков рабочей жидкости к гидродвигателям	1
Комплект ЗИП		1
