Гидропривод комплектный монтажный ELMO-ГМ 17x4/35

НАЗНАЧЕНИЕ: Гидропривод ELMO-ГМ 17х4/35 предназначен для подпрессовки обмоток силовых трансформаторов при проведении сервисных и ремонтных работ.

Гидропривод ELMO-ГМ 17х4/35 обеспечивает:

• требуемое удельное давление на подпрессовываемую обмотку трансформатора с обеспечением точной торировки необходимого технологического усилия;

• выдержку обмотки в напряженном состоянии в течении требуемого времени при стабилизированной величине воздействующей силы со стороны силовых гидроцилиндров гидропривода;

• выбор требуемого значения технологического усилия зависимого от величины давления, контролируемого по манометру в соответствии с диаграммой.

Буквы и цифры в наименовании изделия обозначают:

ELMO – ЭЛектроМонтажное Оборудование;

Г – гидропривод;

М – монтажный;

17 – технологическое усилие, развиваемое одним гидроцилиндром,Тс;

4 – количество работающих гидроцилиндров в гидроприводе;

35 – технологическое давление в гидросистеме, МПа.

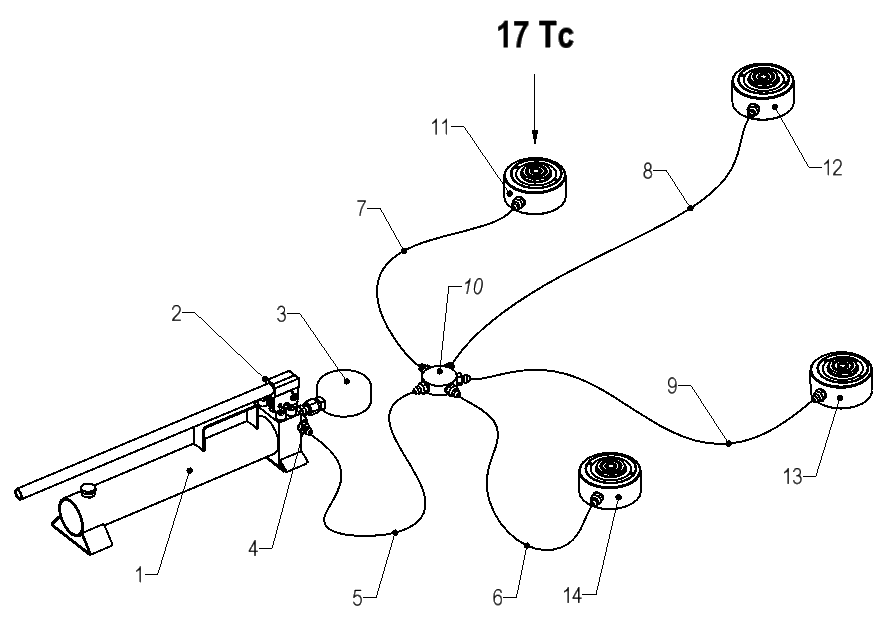

Гидропривод ELMO-ГМ 17х4/35 состоит из агрегата насосного YGр3/50-15/1 (позиция 1 на рис.1), 4-х силовых гидроцилиндров СГв 17/35 (позиции 11 – 14), 5-ти рукавов высокого давления РВД 6/40 (позиции 5 – 9) и коллектора-распределителя (позиция 10).

1 – агрегат насосный YGр3/50-15/1; 2 – сливной вентиль; 3 – манометр;

4 – напорный штуцер; 5…9 – рукав высокого давления Ду6 (Ру 40 МПа);

10 – коллектор-распределитель; 11…14 – силовой гидроцилиндр СГв17/35.

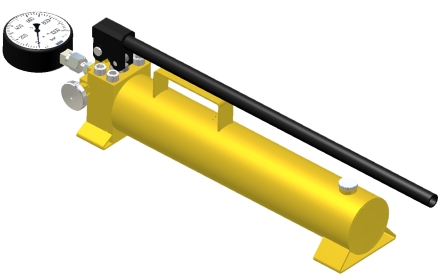

Агрегат насосный YGр3/50-15/1

YG – тип агрегата;

р – мускульный привод;

3 – рабочий объем при давлении 0-50 МПа, см³;

50 – максимальное рабочее давление, МПа;

15 – рабочий объем при давлении 0 – 1 МПа (до 10 кгс/см²), см³;

1 – рабочее давление холостого хода, МПа;

Масса агрегата без рабочей жидкости 9 кг.

Силовой гидроцилиндр СГв17/35

СГв – силовой гидроцилиндр с силовым винтом;

17 – номинальное усилие, Тс;

35 – номинальное давление, МПа;

Масса гидроцилиндра 5 кг;

Ход поршня 38 мм;

Ход винта 30 мм;

Угол наклона опорной шайбы 5^о.

Особенности конструкции гидроцилиндра:

• Силовой винт, установленный в поршне позволяет полностью выбрать зазор между опорной шайбой гидроцилиндра и объектом.

• Гидроцилиндр оснащен плавающей опорой, позволяющей снизить радиальные нагрузки на поршень при внеосевом нагружении.

• Концентрические термообработанные канавки, выполненные на поверхности опорной шайбы, предохраняют груз от скольжения.

• Гидроцилиндр работает в горизонтальном или вертикальном направлениях.

• Гидроцилиндр работает от насосного агрегата с мускульным приводом.

СОСТАВ И КОМПЛЕКТ ПОСТАВКИ

Наименование, назначение и количество составных частей гидропривода приведены в таблице:

Наименование и условное обозначение	Назначение	Кол-во
Агрегат насосный YGр3/50-15/1	Создание необходимого удельного напряжения в рабочей жидкости гидросистемы от 0 до 50 МПа	1
Гидроцилиндр силовой СГв17/35	Создание необходимого технологического усилия	4
Рукав высокого давления (Dу6) Ру 40 МПа, l=4 м	Подвод рабочей жидкости от агрегата насосного к коллектору-распределителю	1
Рукав высокого давления (Dу6) Ру 40 МПа, l=8 м	Подвод рабочей жидкости от коллектора-распределителя к исполнительным гидроцилиндрам	4
Коллектор-распределитель	Распределение потоков рабочей жидкости к гидродвигателям	1
Комплект ЗИП		1

---
