Установки нагрева и фильтрации типа НФ

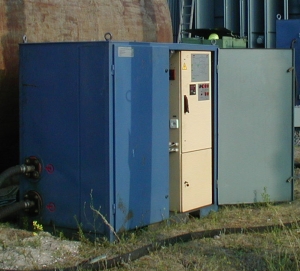

nf160Установки предназначены для нагрева и фильтрации трансформаторного масла, заливаемого в маслонаполненные электрические аппараты (например, силовые трансформаторы) напряжением до 1150 кВ включительно. Наиболее эффективно применение установок для нагрева активной части и удаления продуктов старения твердой изоляции силовых трансформаторов с применением разбрызгивателей трансформаторного масла (метод "oil-spray").

Параметр
НФ-40/10
НФ-80/20
НФ-160/40
 Производительность в режиме нагрева и фильтрации  трансформаторного   масла, м3/ч, не менее 10 20 40
 Производительность в режиме нагрева трансформаторного масла, м3/ч,  не менее 20 40 60
 Номинальная  тонкость  фильтрации,  мкм 5
 Коэффициент очистки Dx (по ISO 4572) ≥30
 *Массовое содержание механических примесей в трансформаторном масле на выходе установки за один цикл обработки, г/т, не более 5
 **Ресурс унифицированных  фильтропакетов до регенерации при массовом  содержании механических примесей в трансформаторном масле на входе в установку не более 50 г/т, м3, не менее
 150 300 600
 Предельно допустимое рабочее давление, кгс/см2 -1-0-6
 Давление  на выходе установки в режиме нагрева и фильтрации кгс/см2, не менее 3,0
 Максимальная температура трансформаторного масла на выходе установки,  oС
 96
 Установленная мощность,  кВт 44 87,5 171
 Мощность маслонагревателя, кВт 40 80 160
 Напряжение питания 3 х  380 В, 50 Гц
 Габаритные размеры, мм:   длина х ширина х высота 1200х900х 1500 1450х1000х1500 1550х1000х1600
 Масса, кг 300 600 850

 *Класс чистоты (по ISO 4406) трансформаторного масла на выходе  установки за один цикл обработки  не ниже 13/10
**Ресурс  унифицированных  фильтропакетов до регенерации при классе чистоты  (по ISO 4406) трансформаторного масла на входе не ниже 18/15, м3,  не менее 600 (для НФ-160/40)
