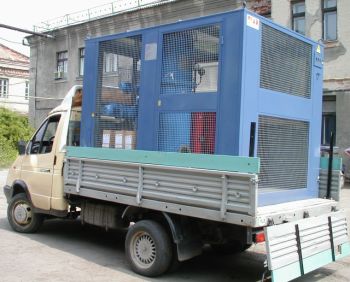

Установка дегазации трансформаторного масла ELMOУBМ-3/6
НАЗНАЧЕНИЕ: Установка предназначена для нагрева, дегазации, осушки и фильтрации трансформаторных масел, заливаемых в маслонаполненные электрические аппараты, например, силовые трансформаторы, а также может использоваться для нагрева электрических аппаратов горячим трансформаторным маслом. Установка применяется в монтажных, ремонтных и эксплуатационных организациях, занимающихся обработкой жидкой и твердой изоляции маслонаполненных электрических аппаратов. Применение установки наиболее эффективно при обработке средних по величине объемов трансформаторного масла, где требуется самое высокое качество очистки.
ПРЕИМУЩЕСТВА: Установка обеспечивает требуемую степень дегазации и осушки трансформаторного масла за один цикл обработки при исходном его влагосодержании до 50 г/т и газосодержании до 10,5% объемных. Конструкция маслонагревателя, а также низкая удельная поверхностная мощность активной части (менее 1,5 Вт/см2) исключает термическое разложение трансформаторного масла в режиме нагрева. Оригинальная бесконтактная схема регулировки мощности позволяет работать в оптимальном режиме нагрева в диапазоне мощностей от 0 до 80 кВт в автоматическом или ручном режимах. Многоступенчатая схема защиты маслонагревателя от перегрева обеспечивает пожарную безопасность и сигнализирует обо всех отклонениях от технологического режима нагрева. Многоступенчатая схема фильтрации с применением гидрофобных унифицированных фильтропакетов из пористого фторопласта гарантирует высокую степень очистки от механических примесей. Ресурс фильтропакетов увеличен за счет самоочистки в процессе фильтрации. Фильтры регенерируются в условиях монтажной площадки. Технология регенерации поставляется вместе с установкой. Установка может комплектоваться системой для определения остаточного газосодержания трансформаторного масла.
| Параметр | Значение |
| Производительность, л/ч: | |
| 2000-4000 |
| 40000-6000 |
| Параметры обработанного масла * (за 1 проход): | |
| 0,1 |
| 0,001 (10) |
| 5 |
| Параметры обработанного масла * (за 3 прохода): | |
| 0,05 |
| 0,0003 (3) |
| 5 |
| Коэффициент очистки Dx (по ISO 4572) | > 30 |
| Давление на выходе в режиме нагрева, осушки, дегазации и фильтрации, МПа (кг/см2), не менее | 0,30 (3,0) |
| Мощность маслонагревателя, кВт, не более | 80 |
| Максимальная потребляемая мощность, кВт, не более | 88 |
| Номинальное напряжение питания | 3 х 380 В, 50 Гц |
| Температура масла в режиме обработки, оС | 50-60 |
| Остаточное давление в вакуумной колонне в режиме нагрева, дегазации, осушки и фильтрации, Па | 60-200 |
| Предельная температура масла на выходе установки в режиме нагрева и фильтрации, оС | 90 |
| Остаточное давление при проверке на герметичность в вакуумной колонне, Па, не более | 13,3 |
| Натекание при проверке на герметичность в установке за 1 час, Па, не более | 100 |
| Габаритные размеры, не более, мм: длина х ширина х высота | 2600х1600х2000 |
| Масса, кг | 1800 |
* Исходные параметры масла: объемное газосодержание – не более 10,5%; массовое влагосодержание – не более 0,005% (50 г/т).
** Класс чистоты трансформаторного масла на выходе установки по ISO 4406, не ниже 13/10.
